Dahil sa pabagu-bagong anggulo ng pagkakabit at iba't ibang opsyon sa base, Sistema ng Pag-mount ng PV na Patag-bubong na Solar ng C&D Emerging Energy ay malawakang ginagamit sa residensyal, komersyal at utility. May kakaibang disenyo at mga aksesorya bago ang pag-assemble,sistema ng pag-mount ng solar pv flat roof Makakatipid ito ng maraming oras sa pag-install at espasyo sa transportasyon. Hindi lamang ito magagamit sa patag na bubong, kundi pati na rin sa mga instalasyon ng solar system sa lupa.
| Lugar ng Proyekto: Bukas na Lupa | Pundasyon: Mga Base ng Tornilyo o Kongkreto |
| Anggulo ng Ikiling: 0-60° | Karga ng Hangin: ≤60m/s |
| Karga ng Niyebe: ≤2500mm | Naaangkop na Modyul: Frame o Walang Frame |
| Oryentasyon ng Modyul:Tanawin o Larawan | Pinagmulan ng Produkto: Tsina |
Ang Flat Roof Solar Mounting System na ito ay dinisenyo para sa mga patag na bubong na konkreto at mga bubong na metal/bakal. Gumagamit ito ng ballasted, non-penetrating mounting upang ma-secure ang mga PV module sa portrait o landscape na oryentasyon.
Ang sistema ay tumatanggap ng mga modyul na may sukat na 1650–2384 mm × 990–1303 mm (karaniwang hanay ng naka-frame/walang-frame na modyul), na may kapal ng frame na 30–50 mm. Ang mga anggulo ng pagkakabit na maaaring gamitin ay 0°–60°, nakapirmi o naaayos. Ang pangunahing istruktura ay gawa sa AL6005-T5 aluminum alloy at SUS304 stainless steel na may hot-dip galvanizing (≥80 μm) sa mga bahaging bakal at anodizing (≥10 μm) sa mga bahaging aluminum.

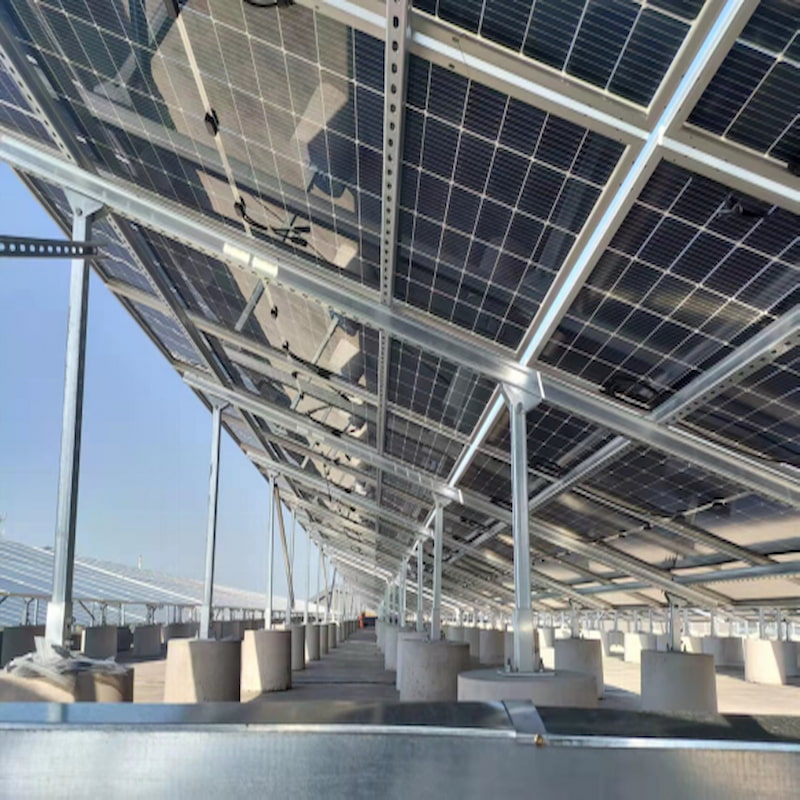

Ang mga support feet ay gawa sa materyal na AL6005-T5 at inihahatid sa pinakamataas na antas ng pre-assembly, handa nang i-deploy sa site. Dahil na-optimize ng mga bihasang inhinyero, ang disenyo ay maaaring ibigay kasama ng iba't ibang joints upang umangkop sa iba't ibang kondisyon ng site. Makukuha ito gamit ang ground screw o concrete foundations, at nagbibigay-daan para sa pabagu-bagong inclination at taas, na nagbibigay ng higit na flexibility sa disenyo ng planta.
| Pagsusuri ng Proyekto | Pagkakatugma ng Produkto | Gabay sa Pagpili |
|---|---|---|
| Konstruksyon ng Bubong | Mga patag na bubong na ibinuhos na kongkreto at mga profiled na bubong na bakal/metal | Gamitin lamang ang sistemang ito kung saan ang mounting base ay maaaring suportahan at ikabit ayon sa mga tinukoy na kinakailangan. |
| Pantakip sa Bubong | Bare concrete, waterproof membrane, o standing-seam/profiled metal sheeting | Piliin ang interface ng bubong na idinisenyo para sa iyong partikular na pantakip sa bubong. Ang mga hindi nakalistang pantakip ay nangangailangan ng hiwalay na pagtatasa. |
| Dausdos ng Bubong | 0°–5° (mga patag / mababang-slope na bubong); ang mga seksyon ng patag na bubong ay tinasa kapag hiniling | Ang mga bubong na wala sa saklaw na ito ay nangangailangan ng ibang configuration ng pag-mount. |
| Paraan ng Pag-aayos | Pag-install gamit ang mga bloke ng kongkreto o graba na may ballast, na walang butas sa bubong | Tiyaking pinahihintulutan ang pag-install ng ballast para sa istruktura ng iyong bubong at mga lokal na pangangailangan. |
| Mga Dimensyon ng Modyul | 1650–2384 mm (L) × 990–1303 mm (W), angkop para sa mga naka-frame at walang frame na module | Ang mga modyul na wala sa saklaw na ito ng dimensyon ay nangangailangan ng pasadyang solusyon sa pag-mount. |
| Kapal ng Frame ng Module | 30–50 mm na kapal ng frame | Pumili ng mga clamp na tumutugma sa kapal ng frame ng module at sa mga aprubadong clamping zone. |
| Mga Module na Walang Frame | Sinusuportahan ng mga nakalaang frameless clamp kit | Ang mga frameless module ay nangangailangan ng mga compatible na mounting hardware na idinisenyo para sa frameless installation. |
| Oryentasyon ng Modyul | Pag-install ng larawan o tanawin | Piliin ang kaukulang layout ng riles at dami ng bahagi ayon sa oryentasyon ng modyul. |
| Anggulo ng Pagkakabit | 0°–60°, nakapirming o naaayos na mga konpigurasyon ng anggulo | Piliin ang angkop na istrukturang pansuporta batay sa kinakailangang anggulo ng pagtagilid. |
| Kapasidad ng Pag-load ng Bubong | Ang bigat ng sistema ay nag-iiba depende sa dami ng modyul at haba ng riles; ang mga kinakailangan sa ballast ay kinakalkula ayon sa hangin sa lugar, karga ng niyebe, at kapasidad ng bubong | Suriin ang kumpletong sistema, kabilang ang mga modyul, istruktura ng pagkakabit, at ballast, batay sa magagamit na kapasidad ng bubong. |
| Mga Kondisyon ng Hangin at Niyebe | Dinisenyo para sa bilis ng hangin na hanggang 60 m/s at mga karga ng niyebe na hanggang ≤2500mm (magagamit ang kalkulasyon na partikular sa lugar) | Gamitin lamang ang karaniwang konpigurasyon sa loob ng mga dokumentadong limitasyon ng disenyo. |
| Ang Iyong Pangangailangan | Inirerekomendang Konpigurasyon | Ano ang Dapat Suriin Bago Mag-order |
|---|---|---|
| Pag-install ng modyul na may larawan | Pagsasama-sama ng Portrait Rail | Tiyakin ang mga sukat ng module, pagitan ng mga riles, at mga aprubadong posisyon ng clamping. |
| Pag-install ng modyul ng landscape | Pagsasama-sama ng Riles ng Landscape | Tiyakin ang mga sukat ng module, espasyo ng suporta, at mga aprubadong posisyon ng clamping. |
| Kinakailangang anggulo ng pagkiling ng modyul na 0°–60° | Kit ng suporta na may nakapirming anggulo o naaayos na anggulo | Suriin ang taas ng suporta sa likuran, pagitan ng mga hanay, at rating ng karga ng istruktura. |

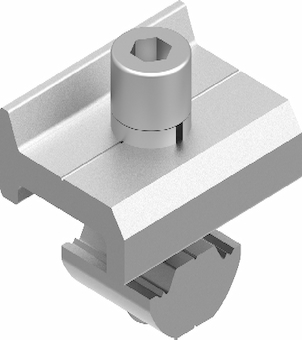

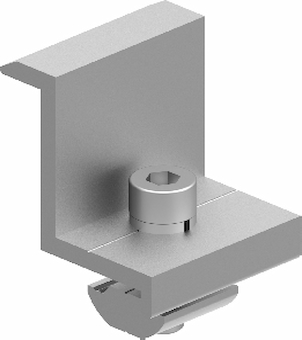

| Kapal ng frame ng modyul na 30–50 mm | Karaniwang adjustable mid/end clamp kit | Kumpirmahin ang pagkakakabit ng clamp at ang pagsunod sa mga kinakailangan ng tagagawa ng module. |
| Pag-install ng modyul na walang frame | Kit ng clamp na walang frame | Tiyakin ang pagkakatugma ng nakalaang frameless mounting hardware at clamp. |
| Pag-install ng bubong na konkreto o metal | Katugmang ballast tray / kit para sa proteksyon sa bubong | Tiyakin ang pagkakatugma ng bubong at mga detalye ng pagkakabit bago ang pag-install. |
Ang napiling konpigurasyon ang siyang nagtatakda ng mga kinakailangang miyembro ng suporta, haba ng riles, dami ng pang-ipit, at kaayusan ng pagkakakabit. Palaging gamitin ang listahan ng mga katugmang bahagi at mga drowing ng pag-install kapag inihahanda ang iyong sipi o order ng pagbili para sa proyekto.
Maaaring isaalang-alang ang pagkakabit ng flat roof solar panel para sa mga bodega, pabrika, komersyal na gusali, at mga residensyal na ari-arian kung saan ang kondisyon ng bubong at kapasidad ng istruktura ay sumusuporta sa isang instalasyon ng PV.
● Mga bodega at pabrika: Ayusin ang mga modyul sa paligid ng mga ilaw sa bubong, kagamitan sa bentilasyon, at mga ruta ng pagpapanatili.
● Mga gusaling pangkomersyo: Iugnay ang hanay sa mga serbisyo sa bubong, mga saksakan ng drainage, at mga kinakailangan sa pagpasok.
● Mga patag na bubong para sa tirahan: Pumili ng oryentasyon at ikiling ng module upang umangkop sa limitadong espasyo ng bubong at kalapit na lilim.
Para sa mga bubong na metal na may standing seam, tingnan ang aming Solar Standing Seam Roof Mounting System.
SA ISANG SUlyap
Tamang-tama ang sukat sa parehong portrait at landscape na mga configuration
Lahat ng konstruksyon ay metal - walang matutulis na gilid
Ganap na isinama at protektadong sistema ng pamamahala ng kable
Maaaring gamitin ang mga unibersal na bahagi para sa iba't ibang sistema
Sertipikado ng mga pangunahing katawan ng industriya
